Tiges de forage pour marteau fond de trou / Tiges de forage DTH

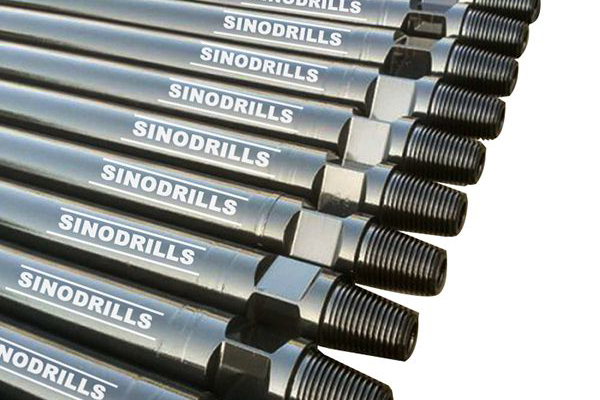

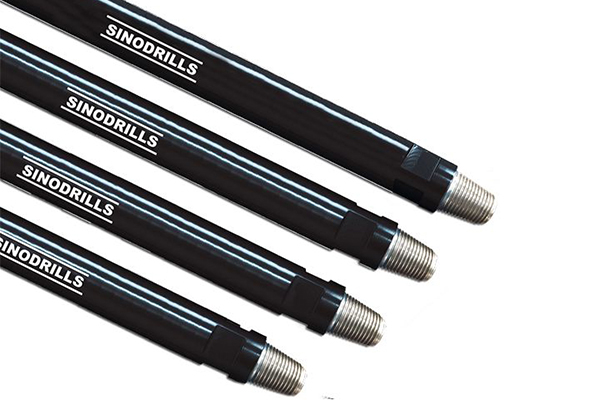

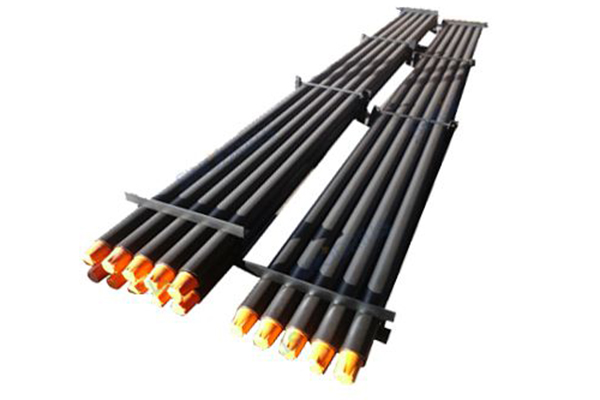

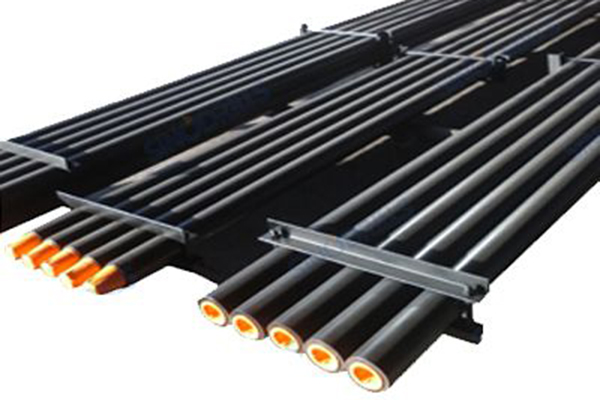

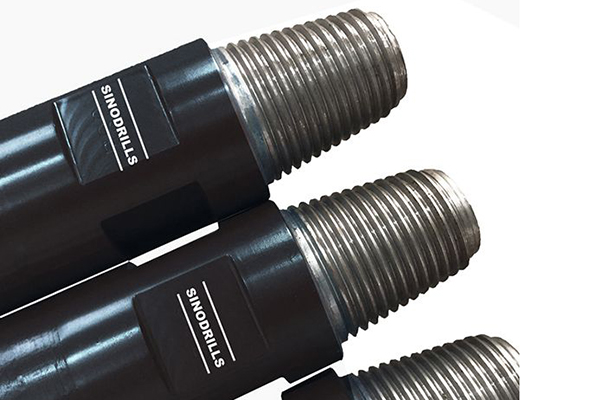

Les tiges de forage pour marteau fond de trou encore dénommées tiges de forage DTH émettent de l'air comprimé afin d'alimenter les marteaux pour effectuer les travaux de forage.

Caractéristiques

Tailles variées en option, convenant à une variété de systèmes de forage DTH;
Les tiges sont fabriquées en acier étiré à froid avec une excellente précision de fabrication;
Le joint fileté est fermement relié à la tige par soudage par friction;
Le procédé de nitruration confère au joint fileté une forte dureté, une grande résistance à l'usure et donc une durée de vie prolongée.

Applications

Exploitations minières, carrières, forage de puits d'eau, forage de puits géothermiques, pieux de fondation, etc.

Commentaires

Paramètres

Tige de forage GES

Tige de forage FDT Standard

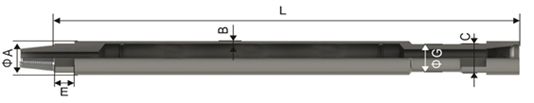

mm	mm	mm	mm	Raccordement des joints
OD A	Épaisseur de paroi B	Longueur effective L	Clé plate C/G	Boîte de goupille
76	5.5	1000/1500/2000 3000	57/65	2 3/8” REG
76	6.5	1000/1500/3000 4000/5000/6000	65	2 3/8” REG
89	5.5	1000/1500/2000 3000	65	2 3/8” REG, 2 3/8” IF
89	6.5	1000/1500/2000 3000/4500/6000	65	2 3/8” REG, 2 3/8” IF
102	6.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
102	8.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
114	6.5	1000/1500/2000 3000/4500/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
114	8.5	1500/2000/3000 4000/5000/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
127	10	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
127	19	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
140	11	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,
140	19	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,

Tige de forage GES

Style Carrousel Schramm

mm	mm	mm	mm	mm	mm	Raccordement
Diamètre extérieur A	Paroi B	Longueur L	Traverse type plat C	Longueur type plat E	Diamètre d’alésage G	Filetage
89	9.35	6096	82	70	70	2 3/8”IF
89	8.56	6096	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF
89	8.56	7620	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF

Tige de forage GES

Atlas copco-Ingersill Rand T4 IRT4

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Raccordement
Diamètre A	Paroi B	Longueur L	Clé plate E	Diamètre d’alésage G	Traverse hexagonale M	Filetage
102	8.38	6350	89	89	95	2 7/8” REG
102	8.38	7620	89	89	95	2 7/8” REG
114	8.56	6350	89	102	86	3 1/2” REG
114	8.56	6350	89	102	86	2 7/8” IF
114	8.56	7620	89	102	86	3 1/2” REG
114	8.56	7620	89	102	86	2 7/8” IF
114	12.70	7620	89	102	86	3 1/2” REG
114	19.05	6350	89	102	86	3 1/2” REG
114	19.05	7620	89	102	86	3 1/2” REG
127	9.19	6350	89	102	89	3 1/2” REG
127	9.19	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	19.05	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	12.70	7620	89	102	89	3 1/2” REG
140	12.70	6350	89	127	86	3 1/2”Beco
140	12.70	7620	89	127	86	3 1/2”Beco
140	12.70	6350	89	127	86	4FH
140	12.70	7620	89	127	86	4FH
140	19.05	6350	89	127	86	3 1/2”Beco
140	19.05	7620	89	127	86	3 1/2”Beco
140	19.05	6350	89	127	86	4FH
140	19.05	7620	89	127	86	4FH

Tige de forage GES

Style Schramm T64

mm	mm	mm	mm	mm	mm	Filetage
Diamètre extérieur A	Paroi B	Longueur L	Traverse type plat C	Longueur type plat E	Distance à partir de l'épaulement G	Raccordement
114	8.5	6000	98	51	95	3 1/2” REG
114	8.5	6000	45	51	57	3 1/2” REG

Tige de forage GES

Tige de forage pour CP650

mm	mm	mm	mm	mm	mm	Raccordement
Diamètre extérieur A	Paroi B	Longueur L	Traverse type plat C	Longueur type plat E	Distance à partir de l’épaulement G	Filetage
114	8.56	6096	95	38	152	3 1/2” REG
114	8.56	6096	95	38	152	3 1/2” REG

Tige de forage GES

Tige de forage pour CM (CM760/780)

mm	mm	mm	mm	mm	mm	Raccordement
Diamètre extérieur A	Paroi B	Longueur L	Traverse type plat C	Longueur type plat D	Traverse type plat E	Filetage
102	8.5	4400	86	76	76	2 1/2”Z, 3 1/2” REG
102	8.5	5000	86	76	76	2 1/2”Z, 3 1/2” REG

Tige de forage GES

Atlas Copco Roc F6/L6/L8

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Raccordement
Diamètre extérieur A	Paroi B	Longueur L	Traverse type plat C	Longueur type plat E	Traverse type plat G	Filetage
76	6.3	4000	——	——	——	2 3/8” REG
76	6.3	5000	——	——	——	2 3/8” REG
89	6.3	4000	——	——	——	2 3/8” REG
89	6.3	5000	——	——	——	2 3/8” REG
89	6.3	6000	——	——	——	2 3/8” REG
89	8.8	6000	——	——	——	2 3/8” REG
102	6.3	4000	——	——	——	2 7/8” REG
102	6.3	5000	——	——	——	2 7/8” REG
102	6.3	6000	——	——	——	2 7/8” REG
114	6.3	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	4 1/2” REG

Tige de forage GES

Tige de forage pour Sandvik/Drilltech D25/D40K

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Raccordement
Diamètre extérieur A	Paroi B	Longueur L	Traverse type plat C	Longueur type plat E	Traverse type plat G	Filetage
89	8.00	6096	70	317.5	83	2 3/8”IF
114	8.56	6096	76	317.5	102	3 1/2”REG
114	8.56	6096	76	317.5	102	2 7/8”IF
114	8.56	7620	76	317.5	102	3 1/2”REG
114	8.56	7620	76	317.5	102	2 7/8”IF
114	8.56	9144	76	317.5	102	3 1/2”REG
114	12.7	7620	76	317.5	102	3 1/2”REG
114	12.7	9144	76	317.5	102	3 1/2”REG
114	19.05	7620	76	317.5	102	3 1/2”REG
127	12.7	7620	76	317.5	102	3 1/2”REG
127	12.7	9144	76	317.5	102	3 1/2”REG
127	19.05	9144	76	317.5	102	3 1/2”REG
127	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	9144	76	317.5	117	3 1/2”Beco

Nous contacter

Sinodrills est un spécialiste international de la fabrication et de la commercialisation d'outils de forage de roches robustes. Nous disposons de deux sites de production bien équipés nous permettant de vous proposer une vaste gamme de foreuses de roche fiables, y compris les outils de forage pour marteau hors trou, les outils de forage fond de trou, les systèmes d'ancrage autoforant et les trépans. Grâce à une qualité supérieure, des prix avantageux, des services professionnels et efficaces, nous sommes passés au rang de fabricant renommé de matériels de forage en Chine. Pour des outils de forage de roche de qualité optimale, Sinodrills est votre meilleur choix. Les équipements de forage que nous proposons sont de haute gamme et particulièrement robustes. Nous nous engageons à vous offrir la meilleure qualité de forage, un maximum de mètres forés par heure et un coût de production réduit. Notre savoir-faire en matière d'outils de roche nous permet de vous faire bénéficier des performances de forage les plus élevées possibles.

Produits relatifs

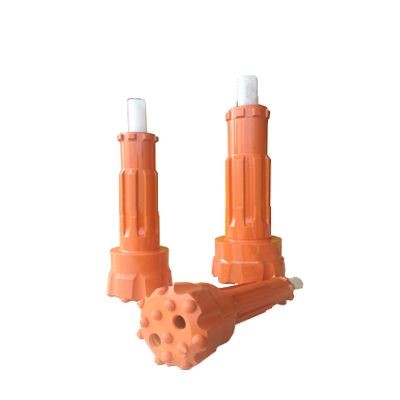

Taillants fond de trou / Taillants marteau fond de trou / Taillants FDT
